一、概述
JDZ-10電流互感器是一種環氧樹脂澆注絕緣的戶內式全封閉產品。它通常用于額定頻率為50Hz或60Hz、額定電壓為10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。
JDZ-10電流互感器具有體積小、重量輕、絕緣性能好、精度高等優點。它的安裝和使用相對簡單，可以有效地提高電力系統的運行可靠性和安全性。
在實際應用中，JDZ-10電流互感器需要根據具體的電氣參數和使用要求進行選擇和安裝，以確保其正常運行和準確測量。

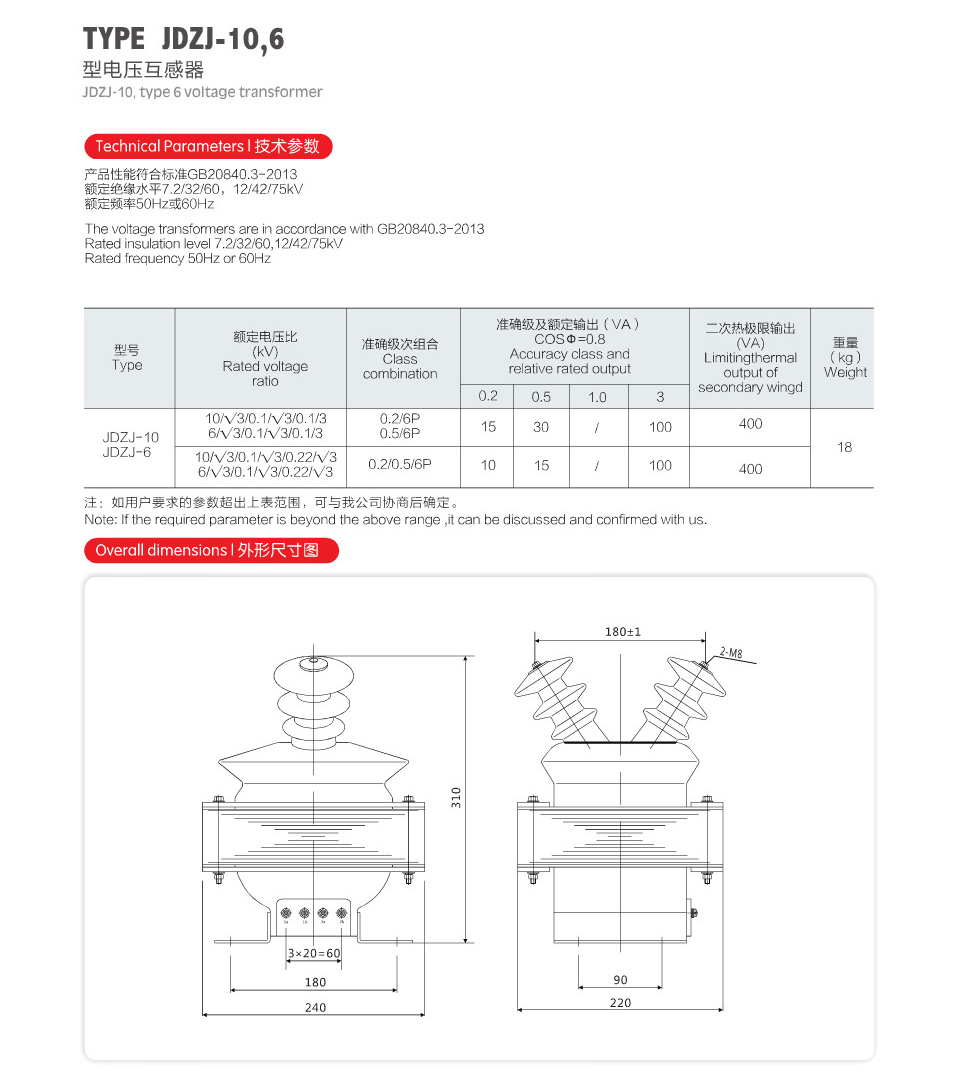

二、技術參數
產品性能符合標準GB20840.3-2013
額定絕緣水平7.2/32/60,12/42/75kV
額定頻率50Hz或6OHz
The voltage transformers are in accordance with GB20840.3-2013
Rated insulation level 7.2/32/60,12/42/75kV
Rated frequency 50Hz or 6OHz
|
型號
Type
|
額定電壓比(KV)
Rated voltage ratio
|
準確級次組合
Class combination
|
準確級及額定輸出(VA)
COSΦ=0.8 Accuracy class andrelative rated output
|
二次熱極限輸出(VA)
Limitingthermal output ofsecondary wingd
|
重量(kg)
Weight
|
|
0.2
|
0.5
|
1.0
|
3
|
|
JDZJ-10
|
10√3/0.1/√3/0.1/3
|
0.2/6P
|
15
|
30
|
/
|
100
|
400
|
18
|
|
6/√3/0.1/√3/0.1/3
|
0.5/6P
|
|
JDZJ-6
|
10/√3/0.1/√3/0.22√3
|
0.2/0.5/6P
|
10
|
15
|
/
|
100
|
400
|
|
6/√3/0.1/√3/0.22/√3
|
注:如用戶要求的參數超出上表范圍，可與我公司協商后確定。
Note: If the required parameter is beyond the above range ,it can be discussed and confirmed with us.

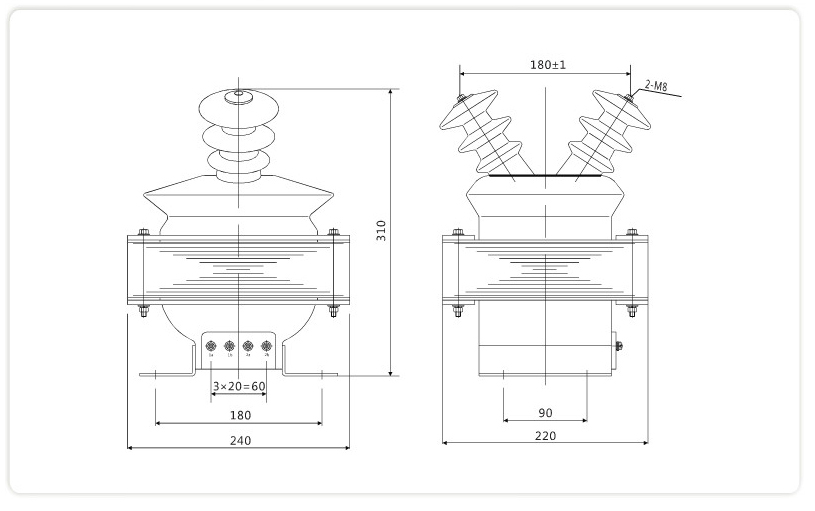

三、外形尺寸圖
