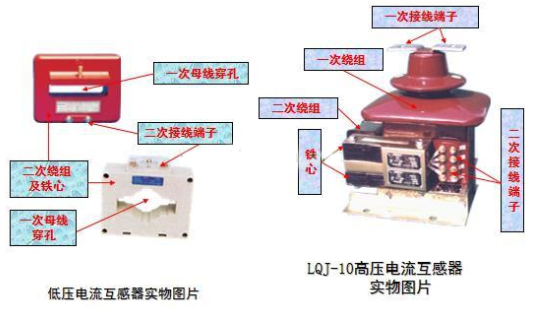

組合互感器內的電流互感器作用是將一次回路的大電流變換為二次回路的小電流，提供測量?jī)x表和繼電保護裝置用的電流電源。電流互感器二次側電流均為5A。電流互感器按原繞組的匝數分為單匝(母線式、芯柱式、套管式)和多匝(線圈式、線環式、串級式);按絕緣形式分為瓷絕緣、澆注絕緣、樹脂澆注等;按一次電壓分為高壓和低壓兩大類;按用途分為測量用和保護用兩類;按準確度等級分為0.1、0.2、0.5、1.0、3.0、10等。電流互感器外形如圖示。

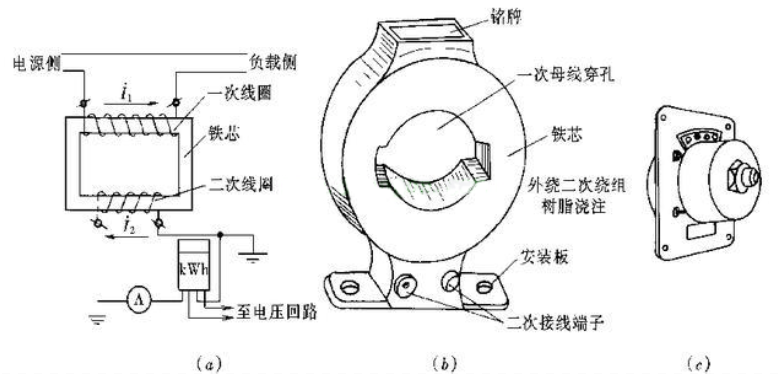

組合互感器內電流原理電路;(b)0.5kv; (C)10kV
組合互感器一般安裝在成套配電柜、金屬構架上，也可安裝在母線穿過墻壁或樓板處。電流互感器可直接用基礎螺栓固定在墻壁或樓板上，或者用角鋼做成矩形框架埋入墻壁或樓板中，將與框架同樣大小的鐵板用螺栓固定在框架上，再將電流互感器固定在鋼板上。電流互感器二次側嚴禁開路。
